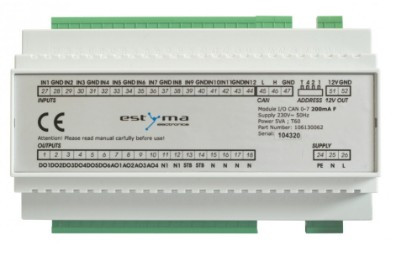

Modul de extensie I/O (pentru controlere Estyma)

Descriere

Modulul ESTYMA I/O standard poate fi folosit pentru extinderea controlului sistemului de incalzire.

Modulul comunică cu controlerul principal prin intermediul magistralei CAN, cunoscută pentru frecventa utilizare în industria automobilelor.

Structura modulară vă permite să adaptați automatizarea la cerințele sistemului de încălzire.

Prin utilizarea modulelor de extensie pot fi operate ca urmare a sistemului de încălzire: - circuite de încălzire 16, - două circuite pentru apă caldă; - rezervor de stocare a căldurii (tampon); - sistem panouri solare.

Funcționalitatea efectuată de modul este determinată prin selectarea adresei dispozitivului din rețea utilizând comutatorul DIP. Funcțiile efectuate de module individuale:

Modulul 0: control complet al 3 circuite de încălzire cu pompă de circulație și mixer; circuite cu numerele 2, 3, 4,
Modulul 1: control complet al 3 circuite de încălzire cu pompă de circulație și mixer; circuite cu numerele 5, 6, 7.
Modulul 2: control complet al 3 circuite de încălzire cu pompă de circulație și mixer; circuite cu numerele 8, 9, 10.
Modulul 3: control complet al 3 circuite de încălzire cu pompă de circulație și mixer; circuitele nr. 11, 12, 13.
Modulul 4: control complet al 3 circuite de încălzire cu pompă de circulație și mixer; circuite cu numerele 14, 15, 16.
Modulul 5: controlul pompei de încărcare rezervor tampon (puffer) - pompa încărcare puffer și vană amestec retur, control pompă apă caldă menajeră (circuit 2 ) sau control pompă panouri solare.
Modulul 6: modul dedicat
Modulul 7: modul dedicat
