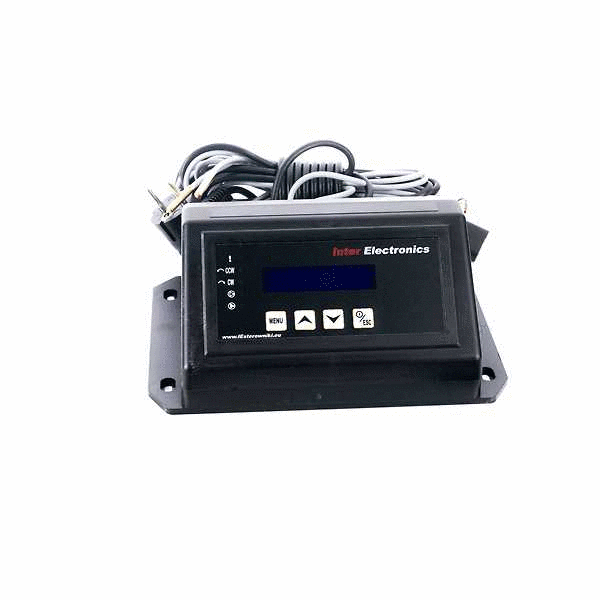

Controler vana amestec cu 3 cai IE-71 (cu 2 senzori, pentru pompa IC si vana)

Descriere

Controlerul IE71 poate sa controleze:

- o vană de amestec cu 3 sau 4 căi

- o pompă pentru vană de amestec

Este echipat cu senzor temperatura cazan și senzor pentru vană de amestec.

Controlerul poate fi conectat la termostat de cameră sau la senzor exterior (în acest caz,putem seta valorile de temperatură pentru curba de încălzire).

Controlerul este proiectat pentru a controla actuatorul unei vane de amestec cu trei sau patru
căi, cu posibilitatea de a conecta la o pompă. Un avantaj suplimentar al dispozitivului este
protecția temperaturii de retur al cazanului împotriva temperaturii prea scăzute a apei de retur
sau a temperaturii prea ridicate în circuitul mic al sistemului de încălzire.
Controlerul este echipat cu funcția de reglare a temperaturii cu ajutorul unui senzor exterior sau
poate coopera cu un termostat de cameră.
Dispozitivul poate controla o vană care sprijină o instalație de încălzire centrală sau încălzire în
pardoseală - (în același timp, îndeplinind funcția de protecție suplimentară a instalației de
pardoseală împotriva temperaturii prea ridicate, care poate deteriora instalația).
PRINCIPIUL DE FUNCȚIONARE
Funcționarea controlerului se bazează pe amestecarea apei calde din cazan cu apă mai rece,
care se întoarce din circuitul de încălzire pentru a menține temperatura setată în spatele vanei.
Robinetul vanei este deschis sau închis conform parametrilor 1. FUNCȚIONAREA VANEI și 2.
POZIȚIA VANEI.
Pompa conectată la vană, care ajută la distribuția apei în instalație, trebuie să fie montată după
vană, în timp ce senzorul de vană trebuie să fie montat în spatele pompei pentru un control al
temperaturii cât mai exacte la ieșirea vanei.
ATENȚIE!
Dacă controlerul de vană funcționează pe un circuit comun cu controlerul de cazan,
pompa de vană trebuie conectată de la controlerul cazanului (ieșirea pompei a
controlerului IE71 nu va fi conectată și trebuie protejată cu izolație.
