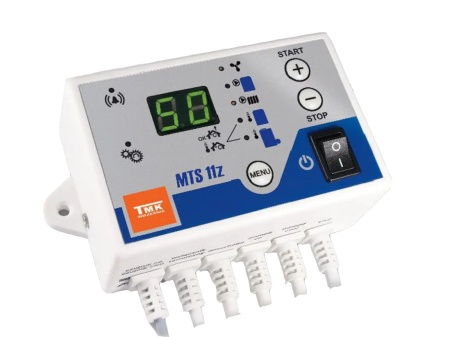

Controler incalzire centrala si incarcare rezervor puffer MTS11z
Descriere
CONTROLER PUFFER (control ventilator, control pompa incarcare puffer si pompa de circulatie incalzire centrala) - TMK MTS 11z
Functionare:
Controlerul cu microprocesor MTS 11z este proiectat pentru a controla ventilatorul la cazanele de incalzire centrala, pompa de incarcare puffer si pompa de circulatie incalzire centrala. Poate controla functionarea ventilatorului (cu turatia variabila in functie de temperatura setata), pompa de incarcare puffer cu diferente de temperatura intre cazan si puffer (delta pornire / delta oprire), pompa de circulatie incalzire centrala (pornire/oprire) si poate fi conectat la termostat de camera.
Controlerul poate fi conectat la termostat de camera (cu fir sau wireless) sau la senzorul de temperatura TMK. In acest caz poate fi folosit pentru a mentine temperatura dorita in spatii de locuit, imbunatatind confortul termic si reducerea consumului de energie. Controlerul are functia "anti-stop” si are control dinamic al ventilatorul (control cu turatie variabila).
Controlerul MTS11z poate controla pompa de incarcare puffer cu diferenta de temperatura intre centrala si puffer (delta T). Sarcina controlerului este de a porni pompa de incarcare rezervor puffer daca diferența de temperatura intre centrala si puffer depaseste valoarea setata la parametrul *delta pornire* si sa opreasca pompa daca diferenta de temperatura scade sub valoarea setata *delta oprire. *In acest sens**controlerul previne functionarea inutila a pompei de incarcare si racirea nedorita a rezervorului de puffer cand temperatura scade.
Totodata controlerul MTS11z poate controla si pompa de incalzire centrala de dupa puffer. Principiul de functionare controler MTS11z conectat la termostat de ambient: cand se atinge temperatura setata pe termostat controlerul opreste pompa de incalzire centrala. In cazul in care avem de a face cu supraincalzire controlerul la 90 grade intra in protectia supraincalzire si porneste pompa de incalzire centrala.
Controlerul MTS11z poate controla si un ventilator insuflant cu modulare automata. Se seteaza temperatura centralei pe controler si ventilatorul functioneaza in continuu pe turatie variabila cu insuflari periodice pana cand se atinge temperatura centralei. Daca este atins temperatura setata ventilatorul se opreste. Se poate seta histereza de functionare ventilator (histereaza = diferenta de temperatura setata si temperatura de pornire ventilator)
Avantaje:
- economie de energie
- consum de combustibil mai scazut
- prelungire viata, cazan si pompa de circulatie
- reducere costuri de functionare
Garantie 2 ANI !
Date tehnice (parametrii și intervale de reglare):
- Tensiune alimentare 230V / 50Hz
- Ieșiri 3x100VA
- Interval de măsurare temperatură 0-99°C
- Alarmă sub 9°C și peste 92°C
- Interval de reglaj al temperaturii cazanului 25-90°C
- Interval setare senzor de cameră 10-35°C
- Temp. necesară în puffer pentru a porni pompa de încălzire centrală 20-80°C
- Temp. necesară în cazan pentru a porni pompa de încărcare a pufferului 20-80°C
- Puterea maximă ventilator de la 100% până la minim (la 10%)
- Puterea minimă ventilator de 20%, 30%, 40%, 50% sau 100%
- Durata suflări 0-30 sec.
- Timpul dintre suflări 10 sec. la 30 min.
- Temperatura de stingere cazan 20-50°C
- Timpul de aprindere 0.5-4 ore
- Timpul de stingere 0-4 ore
- Temp. pornire de urgență pompa IC și pompa puffer la supraîncălzirea cazanului (60-90°C)
- Frecvența de comutare a temperaturilor afișate de la "inactiv" la 60 sec.
- Histerezis ventilator 0.5-5°C
- Histerezis pompă IC 1-15°C
- Delta pornire pompă puffer 0-30°C
- Delta oprire pompă puffer 0-20°C
- Protecția pompei împotriva "gripare", funcția "anti-stop" - pornită la fiecare 14 zile, pentru 30 sec.
- Reducerea riscului de inghet a instalației - pornire pompă IC și pompa puffer sub 9°C.
Pachetul standard conține: senzor de protectie (STB), senzor temperatura cazan, senzor temperatura puffer, cablu alimentare controler, cablu alimentare pompa incarcare puffer, cablu alimentare pompa incalzire centrala, cleme de fixare, mufa conectare senzor temperatura sau termostat de camera.
Echipamente opționale: senzor temperatură, termostat de cameră, ventilator de insuflare
ATENȚIE!
Montarea, instalarea, efectuarea setărilor și pornirea echipamentului poate fi efectuat numai de către personal calificat.
Atenție! Acest controler este proiectat pentru ventilatoare de insuflare aer, deoarece opreste ventilatorul după ce temperatura din centrală atinge temperatura setată. Daca doriți să controlați funcționarea unui ventilator de exhaustare, în prealabil vă rugăm consultați cu departamentul tehnic al firmei noastre sau un specialist in domeniu.

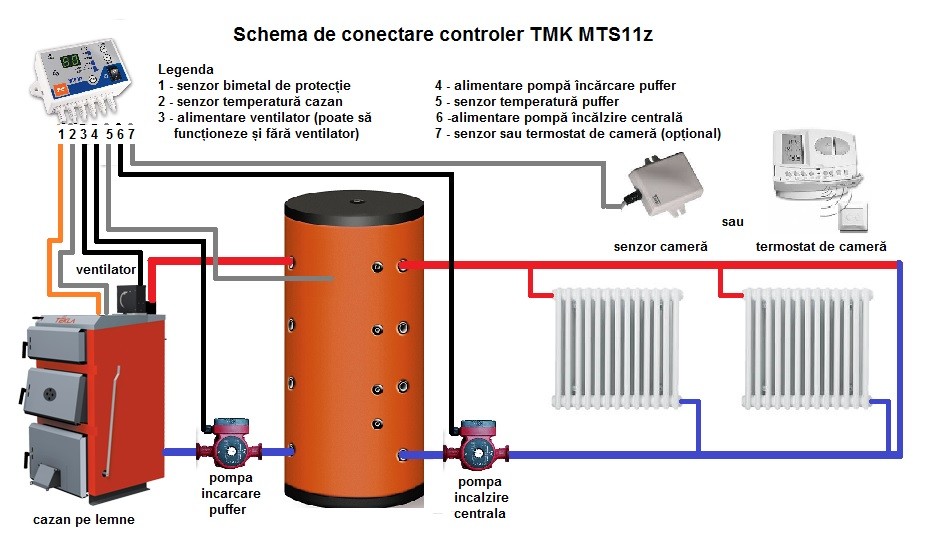

Schema de montaj
