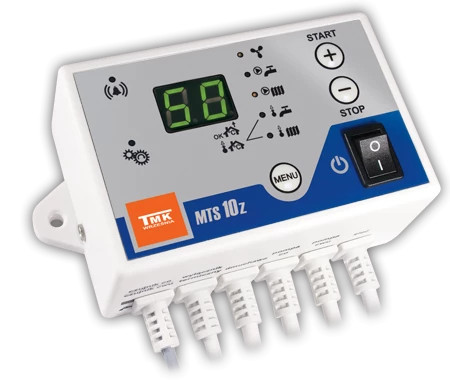

Controler centrala MTS10Z, comanda pompa IC, pompa ACM si ventilator
Descriere
Controler centrala pe lemne MTS10z cu următoarele caracteristici:
- control pompă de circulație circuit încălzire centrală (I.C.)
- control pompă de circulație circuit apă caldă menajeră (A.C.M.)
- control ventilator cu modulare automată a turației
- posibilitate de conectare la termostat de cameră
- senzor bimetal pentru protecție supraîncălzire
- setare temperatură protecție supraîncălzire (activare pompa IC indiferent de solicitări)
- anti-stop
- anti-îngheț
- afișaj LED
DESCRIERE FUNCȚIONARE

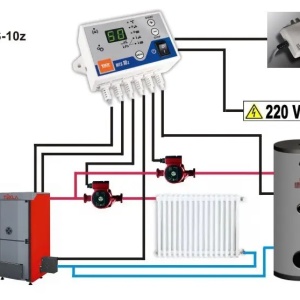

Controlerul cu microprocesor MTS 10z este proiectat pentru a controla ventilatorul la cazanele de încălzire centrală, pompa de circulație a circuitului de încălzire centrală și pompa de încărcare boiler apă caldă menajeră. Controlează funcționarea ventilatorului (prin modularea vitezei ventilatorului, în funcție de temperatura setată), pompa de circulație încălzire centrală (pornire/oprire) și poate fi conectat la termostat de cameră cu fir sau wireless sau la senzorul de temperatură TMK. In cazul în care este conectat la termostat sau la senzorul de temperatură TMK menține temperatura dorită în spațiile de locuit, imbunătățind confortul termic și reduce consumul de energie.
Controlerul are funcția "anti-stop” (pornește la fiecare 14 zile pentru 30 de secunde) și anti îngheț (pornire pompă sub 9° Celsius).
În plus controlerul MTS10z activează pompa de încălzire centrală peste o anumită temperatură, setată de utilizator, pentru a preveni supraîncălzirea cazanului (temperatură pornire de urgență pompă IC), descărcând agentul termic din cazan in circuitul de încălzire.
Activarea pompei de încărcare a boilerului de apă caldă menajeră se realizează peste temperatura setată de utilizator. Pentru funcționarea pompei boilerului trebuie să fie îndeplinite următoarele condiții:
- temperatura centralei (cazanului) trebuie să fie mai mare decât a boilerului
- temperatura boilerului trebuie să fie mai mică decât ceea setată
Pentru a preveni funcționare permanentă a pompei de apă caldă menajeră putem seta o valoare de histereză, de ex: 5-10 grade celsius (valoare cu care să scadă temperatura apei din boiler pentru a reactiva pompa de reîncărcare).
Controlerul poate să funcționeze și fără ventilator (în acest caz controlând doar pompele de circulație).
AVANTAJE:
- economie de energie
- reducere consum de combustibil
- prelungire viata pompa de circulatie
- reducere costuri de functionare
Garantie 2 ANI !
CARACTERISTICI TEHNICE
|
Tensiune alimentare |
230V / 50Hz |
|
Ieșiri |
3 x 100VA |
|
Interval de măsurare temperatură |
0-99 °C |
|
Alarmă sub 9 °C și peste 92 °C |
Setări fabrică |
|
Interval de reglaj al temperaturii cazanului de 20-90 ° C |
50° C |
|
Interval setare senzor de cameră 10-35 ° C |
21° C |
|
Interval temperatură boiler ACM. 30 - 80 °C |
45 °C |
|
Temperatura pornire pompă IC 20 - 80 °C |
30 °C |
| Temperatura pornire pompa ACM 20 - 70 °C |
30 °C |
| Puterea maximă ventilator de la 100% până la minim (la 10%) |
100% |
| Puterea minimă ventilator de 20%, 30%, 40%, 50% sau 100% |
40% |
| Durata insuflări periodice 0-30 sec (in mod menținere). |
6 sec. |
| Timpul dintre insuflări periodice 10 sec. la 30 min (in mod menținere). |
5 min. |
| Temperatura de stingere cazan 20-50 ° C |
35° C |
| Timpul de aprindere 0.5-4 ore |
2 ore |
| Timpul de stingere 0-4 ore |
1 ora |
|
Temperatură pornire de urgență pompa IC la supraincalzire sau în mod VARA (60-90°C ) |
80°C |
| Frecvența de comutare a temperaturilor afișate de la "inactiv" la 60 sec |
inactiv |
| Histerezis ventilator 0.5-5 ° C |
0.5° C |
| Histerezis pompă IC 1-15 ° C |
2° C |
| Histerezis boiler ACM 1 - 30 °C |
3 °C |
| Anti-stop (previne blocare pompelor in afara sezonului de incalzire) |
|
| Anti-inghet (pornire pompa I.C. sub 9 °C |
Pachetul contine: controler MTS-10z, senzor temperatura cazan, senzor termic de protectie (STB), senzor temperatura boiler ACM, cablu alimentare controler, cablu alimentare pompa IC, cablu alimentare pompa ACM, cleme de fixare.
ATENȚIE!
Montarea, instalarea, efectuarea setărilor și pornirea echipamentului poate fi efectuat numai de către personal calificat.
Atenție! Acest controler este proiectat pentru ventilatoare de insuflare aer, deoarece opreste ventilatorul după ce temperatura din centrală atinge temperatura setată. Daca doriți să controlați funcționarea unui ventilator de exhaustare, în prealabil vă rugăm consultați cu departamentul tehnic al firmei noastre sau un specialist in domeniu.
